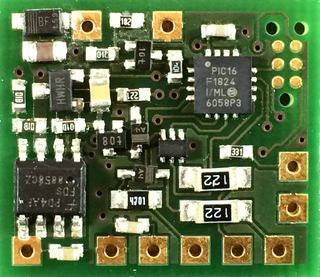

Die nächste Generation meines Decoders hat die Abmessungen 23 x 20 mm. Es ist eine einseitig bestückte Platine und ist damit nur ca. 3,3 mm dick (bei 1,6mm Platinenmaterial). Zum Vergleich: Der FT-Slottechnik Decoder ist 18 x 28 x 8 mm groß.
Im Vergleich zur 2. Generation sind nun die beiden Kondensatoren für den Spannungsregler in der Bauform 0805 statt 1206 ausgeführt. Die beiden Transistoren zur Ansteuerung von Scheinwerfer / Rücklicht und Bremse wurden durch einen Doppeltransistor ersetzt.
Es gibt getrennte Ausgänge für Rück- und Bremslicht. Ist am Fahrzeug nur eine Leuchte vorhanden, können beide Ausgänge einfach gebrückt werden.
Im Vergleich zur 2. Generation sind nun die beiden Kondensatoren für den Spannungsregler in der Bauform 0805 statt 1206 ausgeführt. Die beiden Transistoren zur Ansteuerung von Scheinwerfer / Rücklicht und Bremse wurden durch einen Doppeltransistor ersetzt.
Es gibt getrennte Ausgänge für Rück- und Bremslicht. Ist am Fahrzeug nur eine Leuchte vorhanden, können beide Ausgänge einfach gebrückt werden.

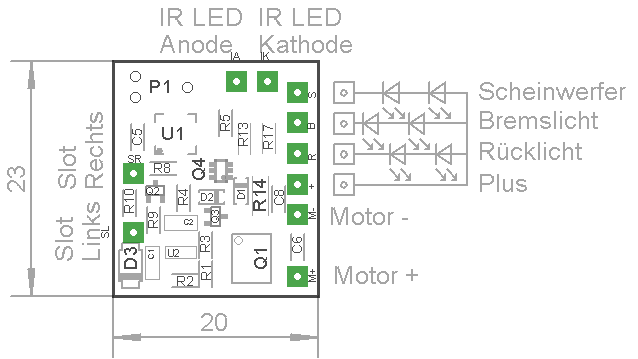

Das Board kann hier als Eagle 6 Board Datei heruntergeladen werden.

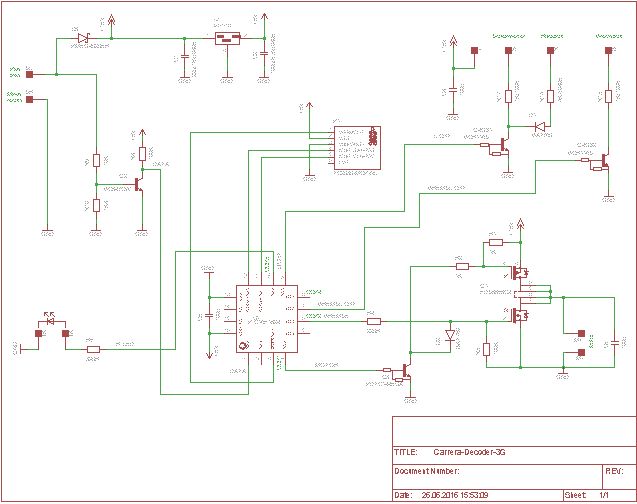

Der Schaltplan kann hier als PDF oder Eagle 6 File heruntergeladen werden.
Update:03.03.2024
